超市智能庫架管理的RFID 射頻識別系統

蘇州遠景達自動識別技術有限公司

蘇州遠景達免費熱線：400-928-2622

徐經理 手機：13776119687

劉經理 手機：18912780652

閱讀器的主要功能是通過天線對應答器進行數據讀寫操作，與上位機進行通信，其一般含有射頻模塊、控制單元以及與應答器連接的耦合元件。此外，閱讀器還有附加的接口以便將所獲得的數據傳輸給另外的系統。

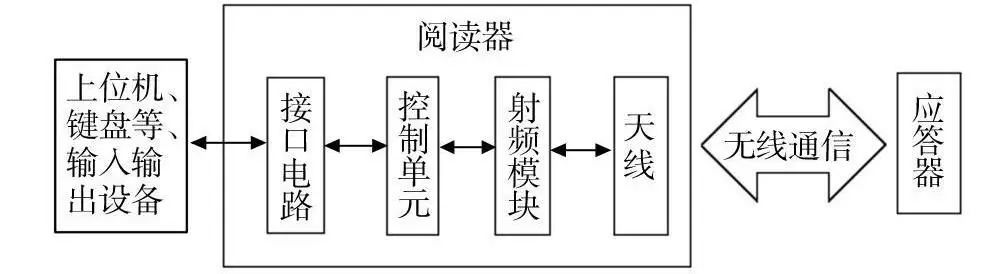

閱讀器硬件系統主要由4 部分構成： 接口電路、控制單元、射頻模塊、天線組成，見下圖上位機通過接口電路與閱讀器的控制單元連接，向控制單元發送讀/寫卡等命令，接收來自控制模塊的數據與操作報告?？刂茊卧c射頻模塊相連，在控制單元上運行的主程序根據具體情況控制射頻模塊操作。射頻模塊對數據進行調制后通過天線發送至應答器，并對從天線上接收的應答器返回信號進行解調。

閱讀器射頻模塊采用非接觸式IC 卡芯片，其完成數據調制、解調的功能，對射頻調制信號進行整流和發射。FM1725 芯片內部的發送器部分不需要增加有源電路就能直接驅動近操作距離的天線，同時接收器部分提供了一個可靠的解調和解碼電路。其數字處理部分將并行的數據轉換成串行，支持檢查產生的幀、產生并檢查奇偶和CRC 校驗以及位編碼和處理。此外，FM1725 還提供了一個SPI 兼容接口，其并行接口可以直接與8 位MCU 相連。

閱讀器的控制單元采用ATMEL 公司生產的高性能8 位單片機AT 89S52, 其主要負責運行讀寫卡片的程序，提供FM1725 芯片的控制信號，通過RS232 接口完成與上位機或網絡的數據通信。該單片機片內含8K 字節Flash 只讀程序存儲器，其空間大小足夠?qū)Ⅱ?qū)動及控制FM1725 射頻芯片的程序?qū)懭耄瑹o(wú)需再外接其他外存儲設備，簡化了電路設計，提高了電路可靠性。

射頻卡片采用無源的Mifar e 標準IC 卡MF1 IC S50, 卡片內有8K 位EEPROM, 它是數據的存儲載體，通過閱讀器的天線對其進行數據的讀寫操作。

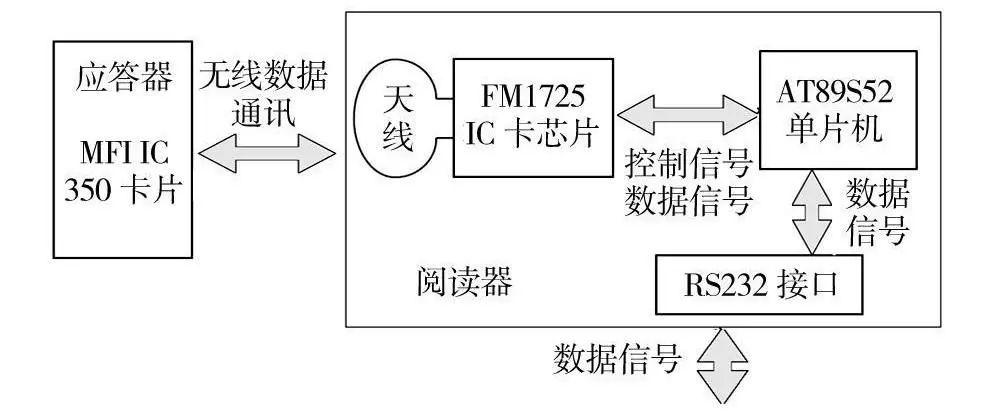

基本操作流程見下圖用戶先通過閱讀器將信息寫入MF1 IC S50 卡片內，當有MF1IC S50 卡片進入閱讀器的天線工作范圍內時，卡片被激活，閱讀器發送讀數據信號給卡片，卡片根據接收到的讀數據信號將存儲單元中指定的數據通過天線發送至閱讀器，閱讀器再將數據通過RS232 接口發送至上位機或網絡。
