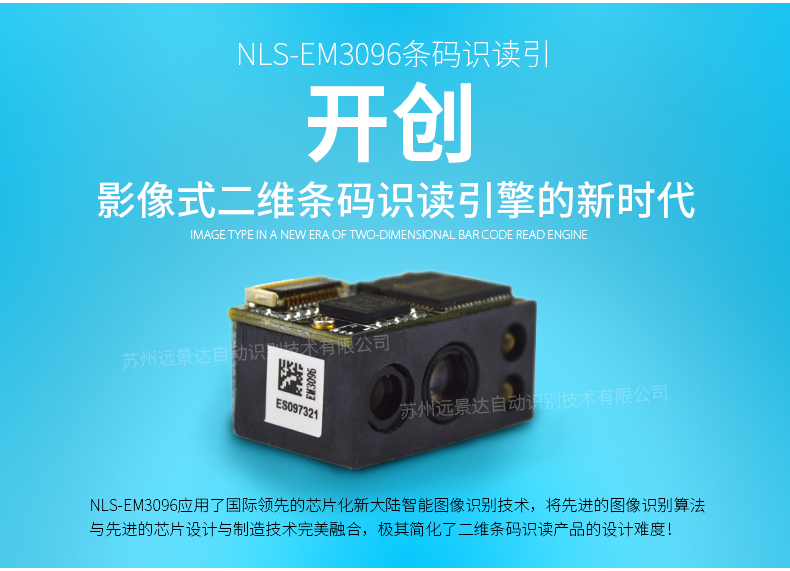

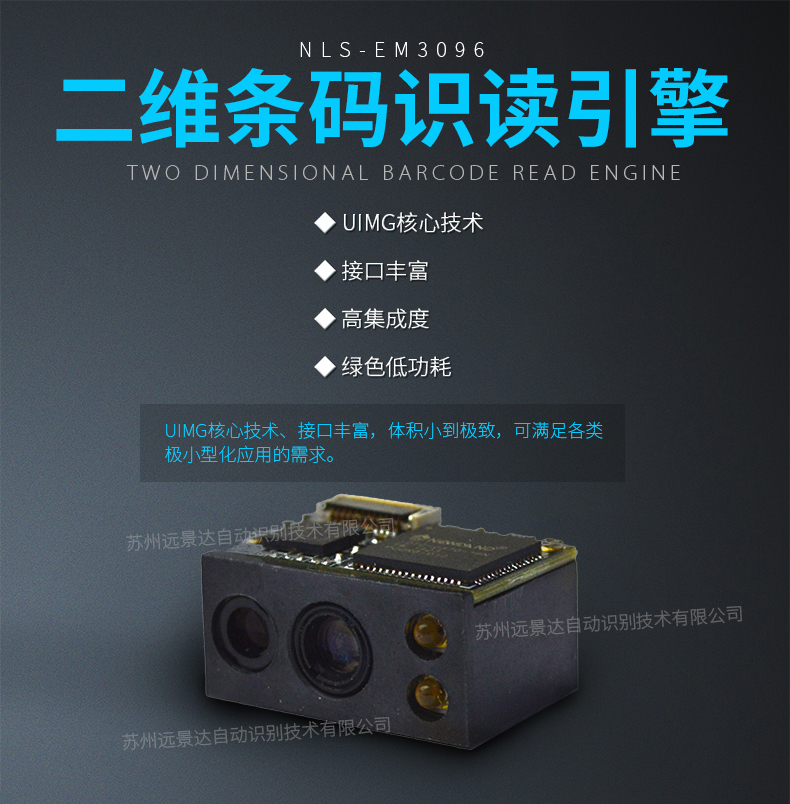

新大陸EM3096二維掃描模塊，應用了*好的芯片化新大陸智能圖像識別技術，開創影像式二維碼識讀引擎的新時代。
新大陸的二維解碼芯片，將好的圖像識別算法與好的芯片設計與制造技術好融合，*其簡化了二維條碼識讀產品的設計度，為自動識別行業樹立了高性能、高可靠、低功耗的形象
EM3096可識讀各類主流一維條碼及標準二維條碼（PDF 417、QR Code Model 1/2、Micro QR和Data Matrix的各種版本）。還支持識讀GS1-DataBarTM(RSS)條碼，包括Limited、Stacked、Expanded等版本。
【產品特性】
桌越的解碼技術
采用核心解碼技術，可快速識讀各類品質的條碼。
接口豐富
提供USB和TTL232接口，滿足更多接口需求。

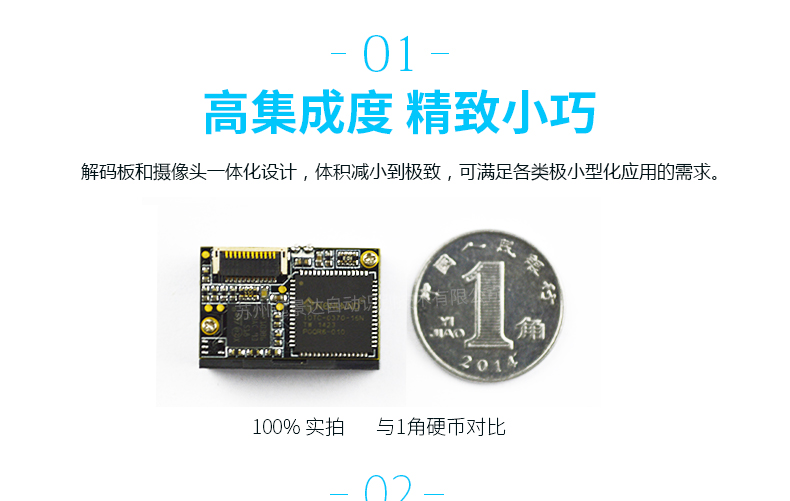

高集成度
解碼板和攝像頭一體化設計，體積減小，可滿足各類*小型化應用的需求。
綠色低功耗
采用自主核心技術，大大降低運行功耗，延長設備使用壽命。
>>>>>>>【EM3096二維掃描模塊常見應用場景】<<<<<<<<
1、 二維影像式條碼識讀引擎在移動條碼支付中的應用
2、二維條碼掃描模嵌入咖啡機 實現*自動智能化
3、掃描模塊嵌入自助收銀機 顧客可自助結算付款
4、交警移動警務通內嵌掃描頭 可現場辨別駕駛證真?zhèn)?/span>

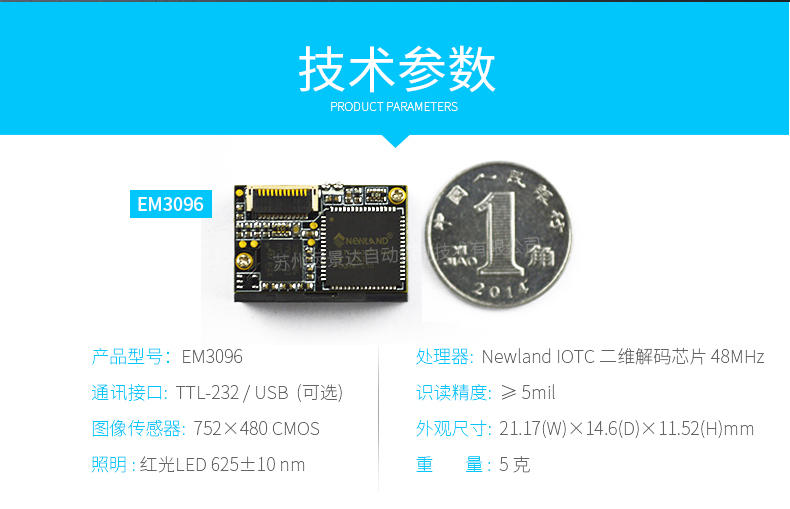

技術參數
|
掃描性能
|
圖像傳感器 |
|
752×480 CMOS |
|

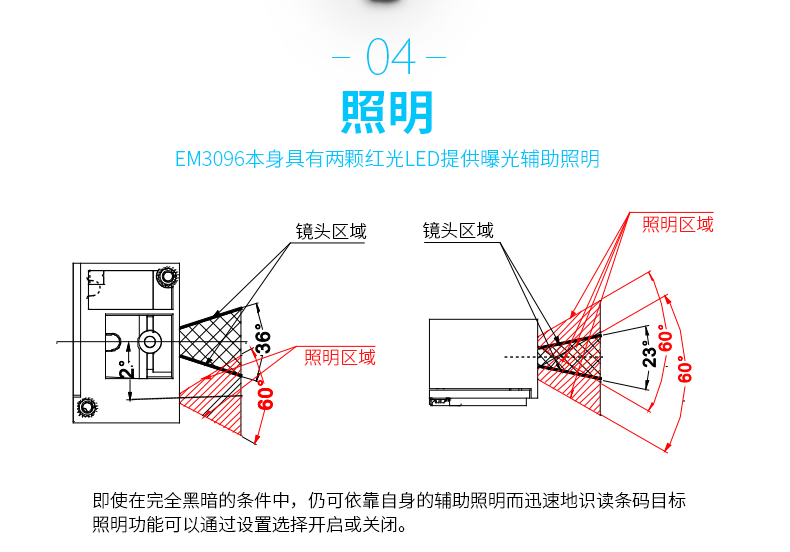

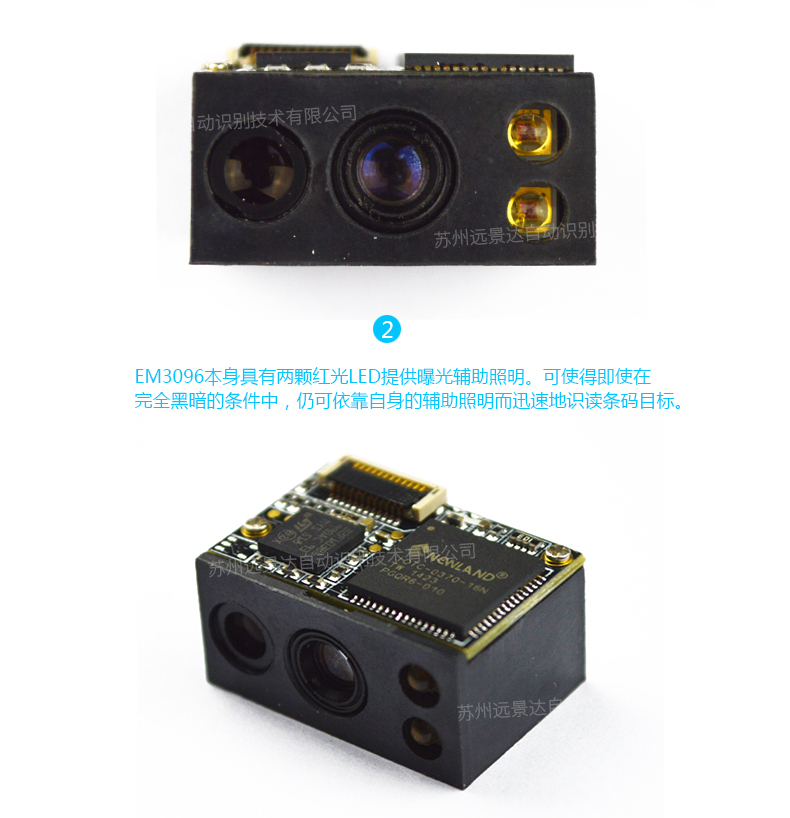

照明 |
|
紅光LED 625nm±10nm |
|
|
對焦 |
|
紅光LED 625nm±10nm |
|
|
識讀碼制 |
2D |
PDF417, Data Matrix (ECC200, ECC000, 050, 080, 100, 140), QR Code, Chinese Sensible Code |
|
|
|
1D |
Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Code 11， Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, MSI-Plessey, UCC/EAN-128, Matrix 2 of 5, Standard 2 of 5, Plessey，GS1 Databar, Industrial 2 of 5等 |
|
|
識讀精度* |
|
≥4mil |
|
|
典型識讀景深* |
EAN-13 |
60mm~290mm (13mil) |
|
|
PDF417 |
55mm~135mm (6.7mil) |
||
|
Code39 |
55mm~165mm (5mil) |
||
|
Data Matrix |
55mm~130mm (10mil) |
||
|
QR Code |
45mm~175mm (15mil) |
||
|
符號反差* |
|
≥25% |
|
|
條碼靈敏度** |
|
傾斜±50°，偏轉±50°，旋轉360° |
|
|
視場角度 |
|
水平36°，垂直23° |
|
|
機械/電氣參數 |
通訊接口 |
|
TTL-232,USB |
|
外觀尺寸 |
|
21.8(W)×15.3(D)×11.8(H)（大值可達） |
|
|
重量 |
|
4.4g |
|
|
工作電壓 |
|
3.3 VDC±5% |
|
|
額定功耗 |
|
450.2mW(典型值) |
|
|
工作 |
136.5mA（典型值），212.5mA（大值可達） |
||
|
待機 |
8.7mA |
||
|
休眠 |
<120 uA |
||
|
環境參數 |
工作溫度 |
|
-20℃~+60℃ |
|
儲存溫度 |
|
-40℃~+70℃ |
|
|
工作濕度 |
|
5%~95%（無凝結） |
|
|
環境光照 |
|
0~100,000LUX |
|
|
*認證 |
|
|
FCC Part15 Class B，CE EMC Class B，RoHS |
|
配件列表 |
開發板 |
|
開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出 |
|
數據線 |
USB |
USB數據線，用來連接開發板和信息接收主機 |
|
|
RS-232 |
RS-232數據線，用來連接開發板和信息接收主機 |
||
|
電源適配器 |
|
5V電源適配器，配合RS-232數據線給開發板供電 |
*測試條件：環境溫度=23℃；環境照度=300 LUX白熾燈；使用新大陸制定的測試樣碼
**測試條件：測試距離=（較小景深+較大景深）/2； 環境溫度=23℃；環境照度=300 LUX白熾燈
2D：QR CODE; 10 Bytes; 條空寬度=15 mil; PCS=0.8;
*規格如有更改，恕不另行通知*
